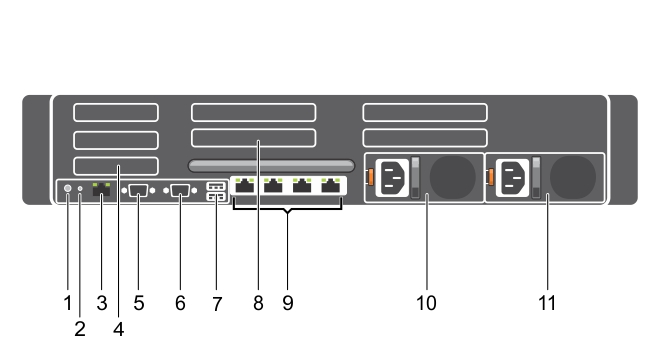

| 项目 | 指示灯、按钮或连接器 | 图标 | 说明 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 1 | 系统识别按钮 |
 |
前面板和背面板上的识别按钮可用于定位机架中的特定系统。
当按下其中一个按钮时，系统前面板上的 LCD 面板和后面板上的系统状态指示灯将闪烁，直至再次按下其中一个按钮为止。 按下可切换系统标识 (ID) 的开或关。 如果系统在 POST 过程中停止响应，按住系统 ID 按钮五秒以上，可进入 BIOS 进程模式。 要重设 iDRAC（如果未在 F2 iDRAC 设置中禁用），请按住该按钮并保持 15 秒以上。 |
||||||
| 2 | 系统识别连接器 | 通过可选电缆固定臂连接可选系统状态指示灯部件。 | |||||||
| 3 | iDRAC8 Enterprise 端口 |
 |
专用管理端口。 | ||||||
| 4 | 半高 PCIe 扩展卡插槽（3 个） | 用于连接多达三个半高 PCI Express 扩展卡。 | |||||||
| 5 | 串行连接器 |
 |
允许您将串行设备连接到系统。 | ||||||
| 6 | 视频连接器 |
 |
允许您将 VGA 显示屏连接到系统。 | ||||||
| 7 | USB 端口 (2) |
 |
允许您将 USB 设备连接到系统。这些端口兼容 USB 3.0。 | ||||||
| 8 | 全高 PCIe 扩充卡插槽（4 个） |
用于连接多达四个全高 PCI Express 扩展卡。 |
|||||||
| 9 | 以太网连接器（4 个） |
 |
四个集成的 10/100/1000 Mbps 网络接口卡 (NIC) 连接器
或 四个集成连接器包括：
|
||||||
| 10 | 电源设备 (PSU1) |
|
|||||||
| 11 | 电源设备 (PSU2) |
