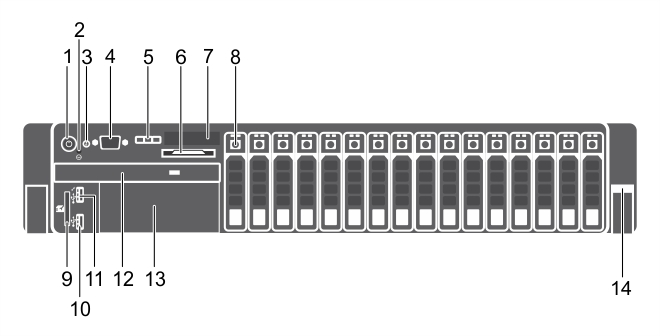

| 项目 | 指示灯、按钮或连接器 | 图标 | 说明 |
|---|---|---|---|
| 1 | 电源按钮 |
 |
用于了解系统的电源状态。 当系统接通电源时，开机指示灯将亮起。电源按钮控制电源设备对系统的输出。 |
| 2 | NMI 按钮 |
 |
此按钮用于在运行某些操作系统时对软件和设备驱动程序错误进行故障排除。使用回形针的末端可以按压此按钮。 |
| 3 | 系统识别按钮 |
 |
用于查找机架中的特定系统。识别按钮位于前面板和背面板上。
按下系统识别按钮时将打开或关闭系统 ID。 |
| 4 | 视频连接器 |
 |
允许您将 VGA 显示屏连接到系统。 |
| 5 | LCD 菜单按钮 | 用于导航控制面板 LCD 菜单。 | |
| 6 | 信息标签 | 包含服务标签、NIC、MAC 地址等系统信息供参考。信息标签是滑出式标签面板。 | |
| 7 | LCD 面板 | 显示系统 ID、状态信息和系统错误信息。在系统正常运行期间，LCD 呈蓝色亮起。系统需要予以留意时，LCD 将呈琥珀色亮起，并且 LCD 面板会显示错误代码和相应的说明性文本。 | |
| 8 | 硬盘驱动器 | 最多十六个 2.5 英寸可热插拔硬盘驱动器。 | |
| 9 | vFlash 介质卡插槽 |
 |
允许您插入 vFlash 介质卡。 |
| 10 | USB 端口 |
 |
用于将 USB 设备连接到系统。这些端口兼容 USB 2.0。 |
| 11 | USB 管理端口/iDRAC Direct |
 |
USB 管理端口兼容 USB 2.0。此端口可用于将 USB 设备连接到系统，也可通过此端口来接触 iDRAC Direct 功能部件。 |
| 12 | 光盘驱动器（可选） | 一个可选的 SATA DVD-ROM 驱动器或 DVD+/-RW 驱动器。 | |
| 13 | 磁带驱动器插槽 | 一个可选 3.5 英寸磁带备份装置。 | |
| 14 | 快速同步（可选） |
指示支持快速同步的系统。快速同步功能部件是一个可选部件，需要具备快速同步挡板，它允许使用移动设备管理系统。此功能部件汇集了硬件或固件资源清册以及可用于系统故障排除的各种系统级诊断和错误信息。 |
